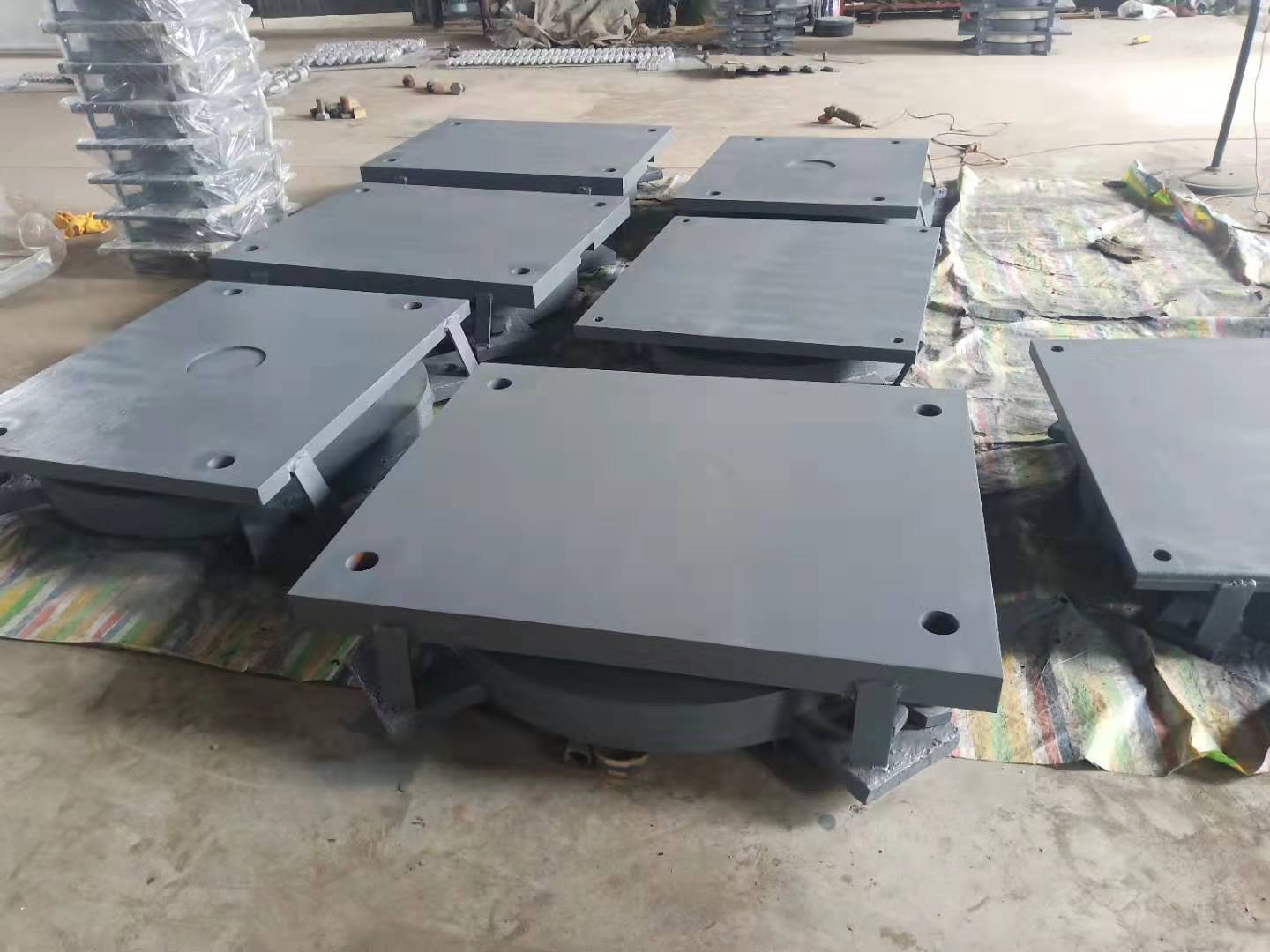

GPZ(II)型桥梁橡胶支座的安装方法

文章出处:http://www.xwxjgs.com 人气:252发表时间:2020-04-08

GPZ(II)型桥梁橡胶支座的安装方法

1.安装准备:

盆式支座下面建议设置支撑垫石,并按支座底板上的地脚螺栓间距与地柱规格预留螺栓孔位置,要求支撑垫石表面平整。施工时支撑垫石顶面的标高要注意预留支座底板下环氧砂浆垫层厚度。支座底板以外垫石做成坡面,以防积水。

支座安装前方可开箱,并检查支座各部件及装箱清单。支座安装前不可随意拆卸支座。

2.安装步骤及注意事项

在支座设计位置处划出中心线,同时在支座顶、底板上也标出中心线。

     将地脚螺栓穿入底板地脚螺栓孔并旋入地柱内,底板与底柱之间垫以直径略大于地主致敬的橡胶垫圈。

     支座就位居中并调整水平后,用环氧砂浆或高标号砂浆灌注地脚螺栓孔及支座底板垫层。待砂浆硬化后拆除调整支座水平用的垫块,并用环氧砂浆填满垫块位置。环氧砂浆要求灌注密实。

     当支座采用焊接连接时,在支座顶。底板相应位置处预埋钢板,支座就位后用对称断续方式焊接,焊接时注意防止温度过高时对橡胶板、聚四氟乙烯板的影响。焊接后要在焊接部位做防锈处理。

 T梁才有盆式支座,施工安装时在梁端采取临时支撑措施,以防T 梁侧倾。等两片T梁间横隔板焊成整体后,方可拆除临时支撑。活动支座开箱后要注意对聚四氟乙烯板和不锈钢滑板的保护'防止划伤和脏物粘附于不甄期滑板与四氟乙烯滑板表面,并检查5201-2硅脂是否注满。

     支座中心线与主梁中心线应重合或平行,单项活动支座安装时,上下导向块必须保持平行,交叉角不得大于5.连续梁桥等在实行体系转换切割临时锚固装置时,必须采取隔热措施,以免损坏橡胶板和聚四氟乙烯板。
